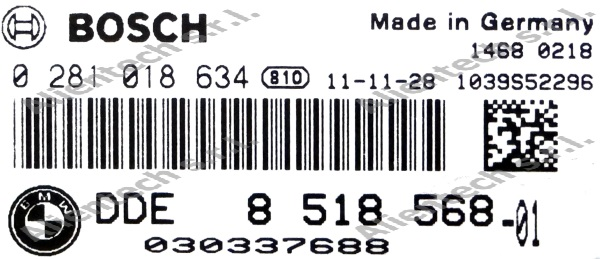

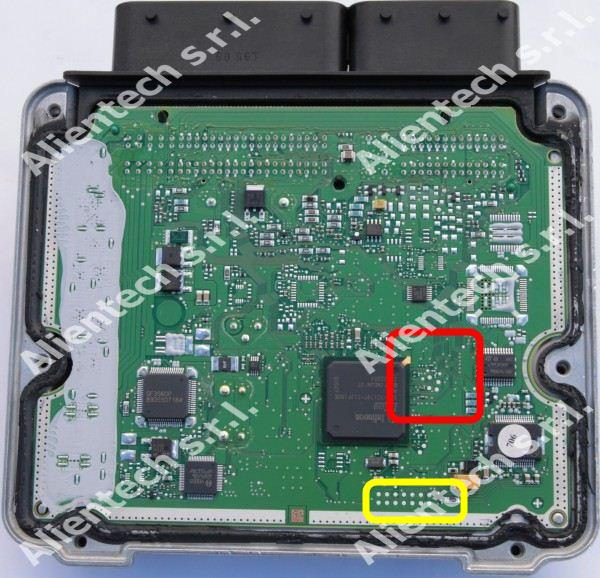

668 EDC17 C50 IROM TC1797 Hardware 1

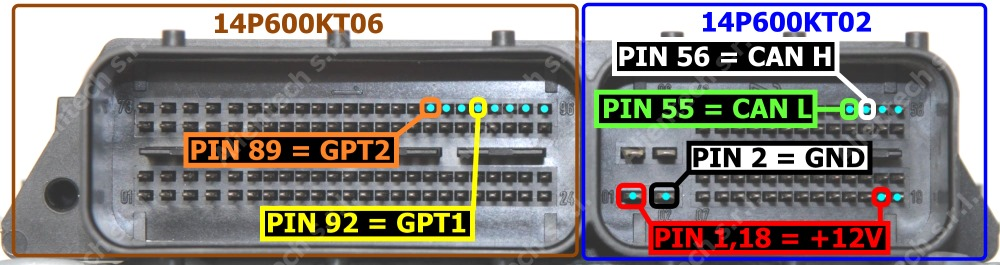

Cable 14P600KT06
| Pin | Color | Description |
| Pin 92 | Yellow | GPT1 |
| Pin 89 | Orange | GPT2 |
Cable 14P600KT06
| Pin | Color | Description |

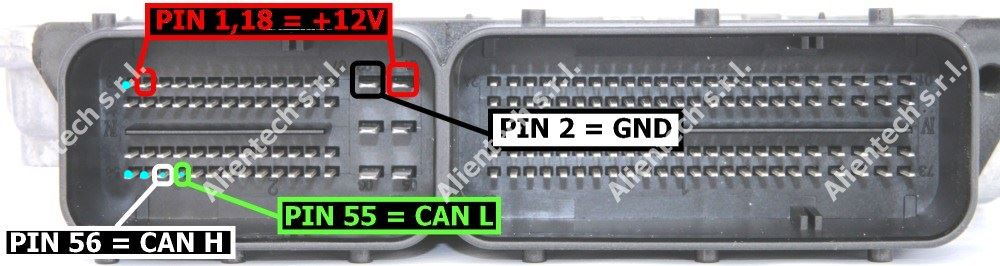

| Pin 1,18 | Red | +12V |
| Pin 2 | Black | Ground |
| Pin 56 | White | CAN-H |
| Pin 55 | Green | CAN-L |

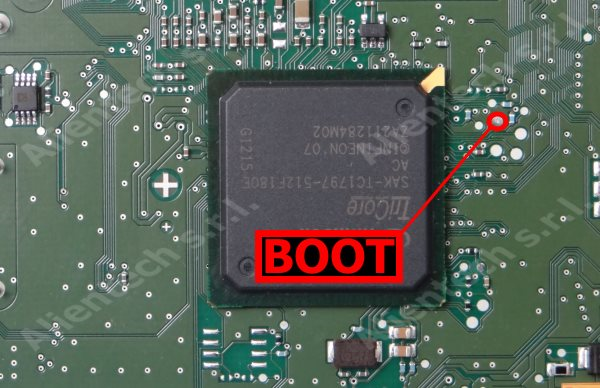

| Soldered wire | Gray with alligator clip | BOOT |
| Pin | Color |
|---|---|
| 11 | Not Used |
| 12 | Not Used |
| 13 | Not Used |
| 14 | Not Used |
| 15 | Not Used |
| 16 | Not Used |
| 17 | Not Used |
| 18 | Not Used |
| 19 | Not Used |
| 20 | Not Used |
| 21 | Not Used |
| 22 | Not Used |

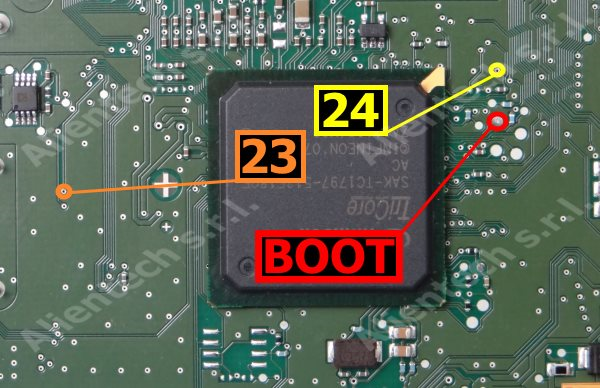

| 23 | Orange |
| 24 | Yellow |
| 25 | Not Used |
| 26 | Not Used |
